.062 Inch Wall LE Linen Fabric Reinforced Phenolic Tubing

Linen Phenolic Tubing .062 inch wall

Linen LE Linen Fabric Reinforced Phenolic Tubing - natural (light tan to brown)
This grade is composed of a continuous Linen woven cloth impregnated with a phenolic resin binder. This grade contains a fine weave linen and, like the canvas phenolic, is known for it's mechanical properties. The finer weave allows for machining more intricate details than Canvas, like gear teeth. This grade is not recommended for primary insulation.

NEMA grades L and LE Linen Cotton-Cloth Reinforced Phenolic -- natural color is typically light tan to brown. This grade is composed of a continuous cotton woven cloth impregnated with a phenolic resin binder. This grade contains a fine weave linen and, like the canvas phenolic, is known for its mechanical properties. The finer weave allows for machining more intricate details than canvas grade, such as gear teeth, etc. These grades are not recommended for primary electrical insulation, but grade LE exhibits superior moisture resistance to grades L, C and CE, and thus is an adequate insulator for a fair number of applications.

NEMA L MIL-I-24768/15- FBI, IEC 60893-3 Type 4 PF CC 305
NEMA LE MIL-I-24768/13 FBE, IEC 60893-3 Type 4 PF CC 305

   Technical Data    Chemical Resistance Chart

Looking for LE Rods or Sheets?

Select L/LE Tubing Wall Thickness
.031" .062" .093"
.125" .187" .250"
.375" .500" .750"
1.00"

Tubes are manufactured in random lengths between 30" and 36".
The pricing and minimums are based on 36 in.

Tubes can also be produced in 42" to 48" random lengths for the same price.
Measured lengths of 36"±1" and 48"±1" are also available - call for pricing.

L/LE Linen Fabric Reinforced Phenolic Tubing - .062" Wall Thickness

Lead Times May Apply for Non Stocked Items

Part # OD (in.) ID (in.) Minimum Price Per Foot Order Online
KM-14493 .250 .125 15 Feet $67.23 Add to Order
KM-2180 .313 .187 36 Feet $28.75 Add to Order
KM-2184 .375 .250 33 Feet $30.63 Add to Order
KM-2188 .438 .312 33 Feet $32.53 Add to Order
KM-2192 .500 .375 54 Feet $19.08 Add to Order
KM-2196 .563 .437 51 Feet $20.13 Add to Order
KM-2200 .625 .500 48 Feet $21.18 Add to Order
KM-2206 .688 .562 45 Feet $22.23 Add to Order

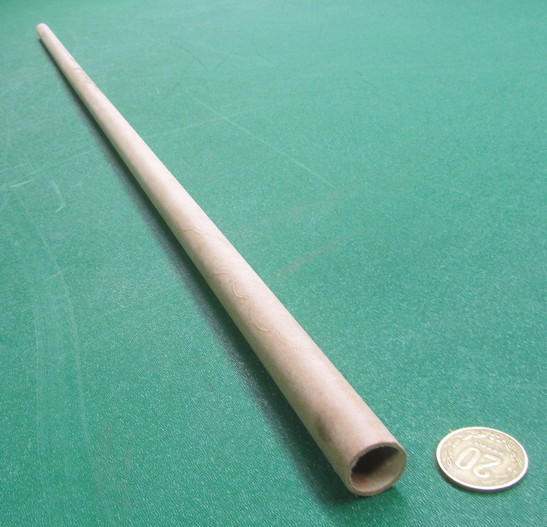

KM-2211 .750 .625 45 Feet $23.75 Add to Order
KM-2217 .813 .687 42 Feet $24.83 Add to Order
KM-2220 .875 .750 39 Feet $25.90 Add to Order
KM-14443 .938 .812 39 Feet $26.97 Add to Order
KM-2225 1.00 .875 36 Feet $28.03 Add to Order
KM-14444 1.062 .937 36 Feet $29.10 Add to Order
KM-2231 1.125 1.00 36 Feet $30.18 Add to Order
KM-14445 1.187 1.062 33 Feet $31.23 Add to Order
KM-14446 1.250 1.125 33 Feet $32.30 Add to Order
KM-14447 1.312 1.187 30 Feet $33.35 Add to Order
KM-2236 1.375 1.250 30 Feet $34.45 Add to Order
KM-14448 1.437 1.312 30 Feet $35.50 Add to Order
KM-4767 1.500 1.375 30 Feet $36.58 Add to Order
KM-14478 1.562 1.437 27 Feet $37.63 Add to Order
KM-2241 1.625 1.500 27 Feet $38.70 Add to Order
KM-14510 1.688 1.562 27 Feet $39.78 Add to Order
KM-14500 1.750 1.625 27 Feet $40.85 Add to Order
KM-14490 1.812 1.687 24 Feet $41.90 Add to Order
KM-2246 1.875 1.750 24 Feet $42.98 Add to Order
KM-14502 1.937 1.812 24 Feet $44.05 Add to Order
KM-14503 2.000 1.875 24 Feet $45.13 Add to Order
KM-14504 2.062 1.937 24 Feet $46.18 Add to Order
KM-2251 2.125 2.000 24 Feet $47.25 Add to Order
KM-14505 2.188 2.062 21 Feet $48.30 Add to Order
KM-14506 2.250 2.125 21 Feet $49.38 Add to Order
KM-14507 2.312 2.187 21 Feet $50.45 Add to Order
KM-2256 2.375 2.250 21 Feet $51.53 Add to Order
KM-14508 2.437 2.312 21 Feet $52.58 Add to Order
KM-14480 2.500 2.375 21 Feet $53.65 Add to Order
KM-14501 2.562 2.437 21 Feet $54.73 Add to Order
KM-2261 2.625 2.500 18 Feet $55.80 Add to Order
KM-14499 2.688 2.562 18 Feet $56.85 Add to Order
KM-14471 2.750 2.625 18 Feet $57.93 Add to Order
KM-14472 2.812 2.687 18 Feet $58.98 Add to Order
KM-2266 2.875 2.750 18 Feet $60.05 Add to Order
KM-14473 2.937 2.812 18 Feet $61.13 Add to Order
KM-14474 3.000 2.875 18 Feet $62.20 Add to Order
KM-14475 3.062 2.937 18 Feet $63.25 Add to Order
KM-2271 3.125 3.000 18 Feet $64.33 Add to Order
KM-14476 3.188 3.062 18 Feet $65.40 Add to Order
KM-14477 3.250 3.125 18 Feet $66.48 Add to Order
KM-2276 3.375 3.250 15 Feet $68.60 Add to Order
KM-14489 3.437 3.312 15 Feet $69.65 Add to Order
KM-14479 3.500 3.375 15 Feet $70.75 Add to Order
KM-14470 3.562 3.437 15 Feet $71.80 Add to Order
KM-2281 3.625 3.500 15 Feet $72.88 Add to Order

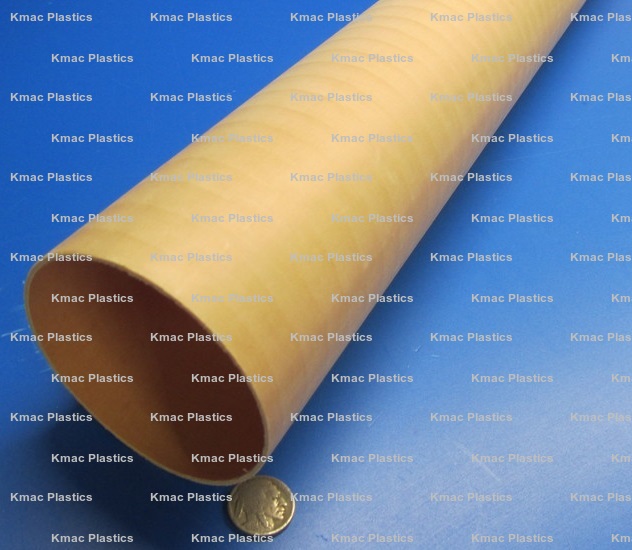

KM-14481 3.687 3.562 15 Feet $73.93 Add to Order

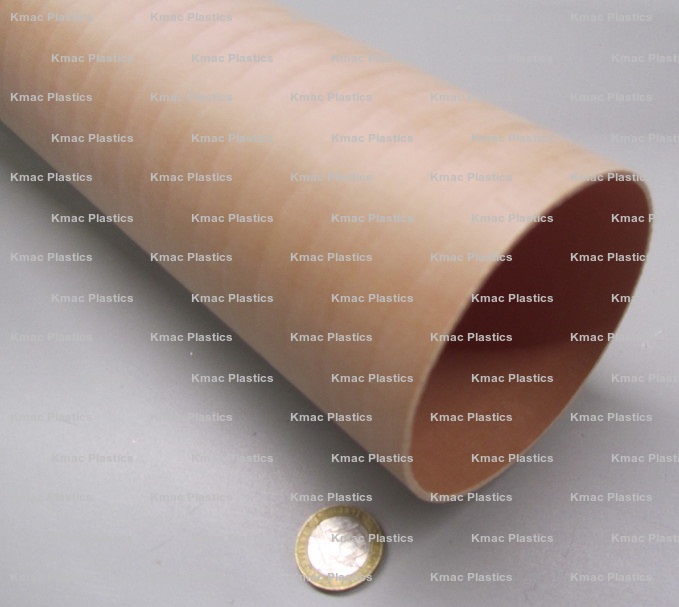

KM-14482 3.750 3.625 15 Feet $75.00 Add to Order

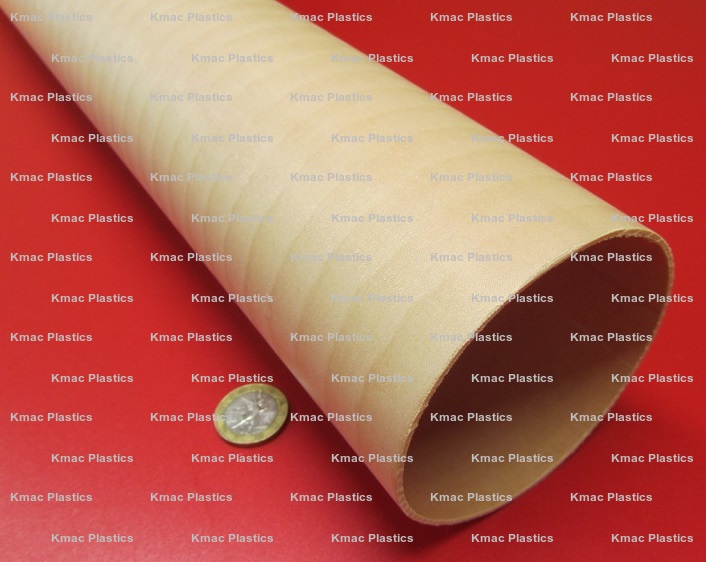

KM-14483 3.812 3.687 15 Feet $76.08 Add to Order

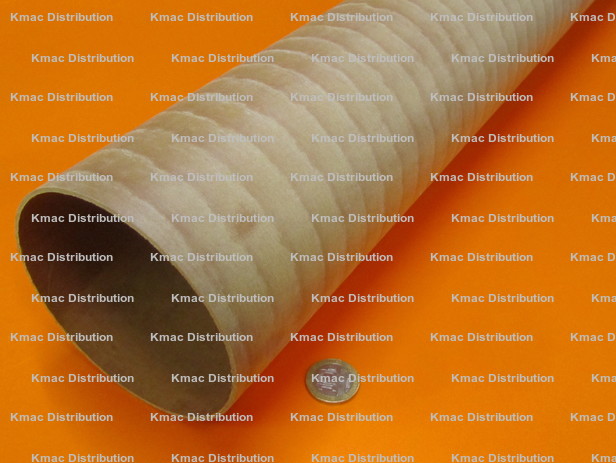

KM-2286 3.875 3.750 15 Feet $77.15 Add to Order

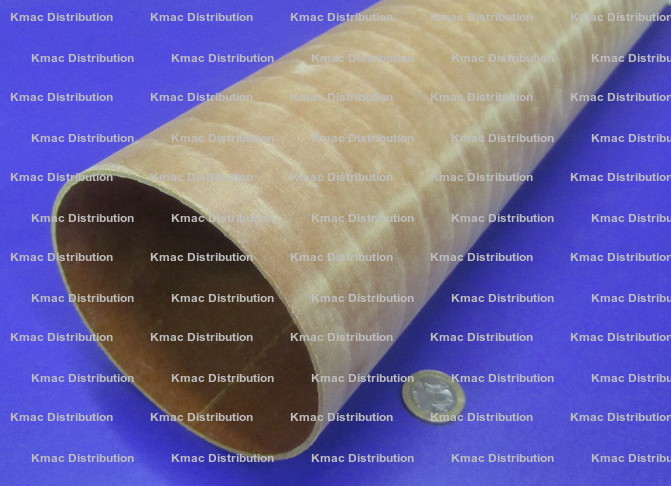

KM-14484 3.937 3.812 15 Feet $78.20 Add to Order

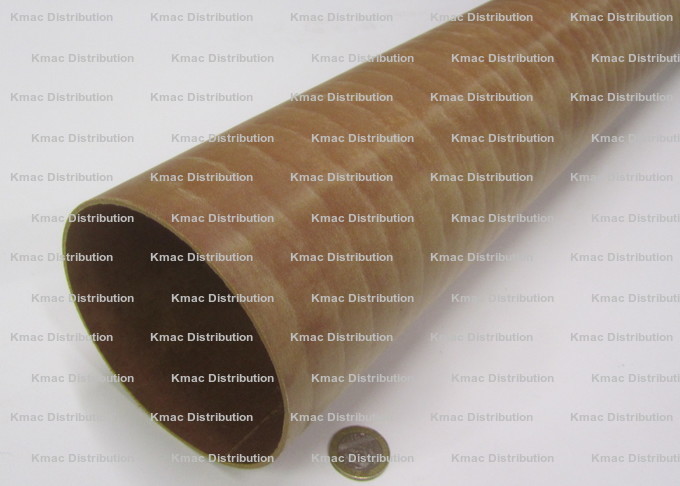

KM-14485 4.000 3.875 15 Feet $79.28 Add to Order

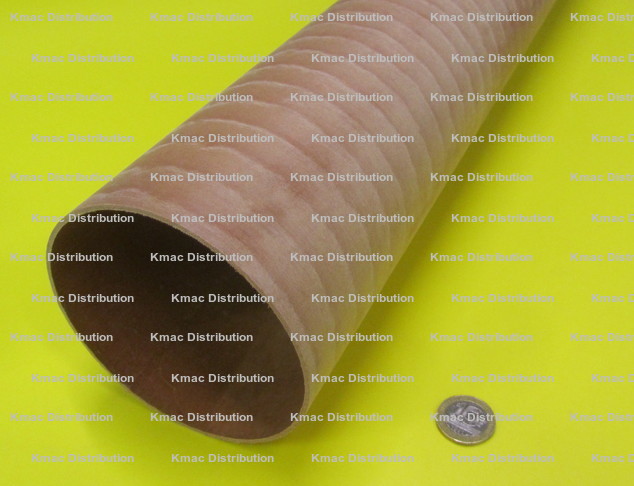

KM-14486 4.062 3.937 15 Feet $80.35 Add to Order
KM-2291 4.125 4.000 15 Feet $81.43 Add to Order

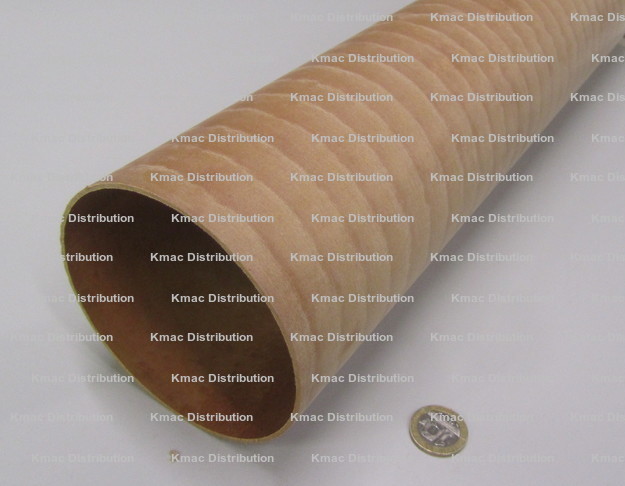

KM-14487 4.187 4.062 15 Feet $82.48 Add to Order
KM-14488 4.250 4.125 12 Feet $83.55 Add to Order
KM-14410 4.312 4.187 12 Feet $84.60 Add to Order
KM-14350 4.375 4.250 12 Feet $85.68 Add to Order
KM-14431 4.437 4.312 12 Feet $86.75 Add to Order
KM-14371 4.500 4.375 12 Feet $87.83 Add to Order
KM-14372 4.562 4.438 12 Feet $88.88 Add to Order
KM-2296 4.625 4.500 12 Feet $89.95 Add to Order

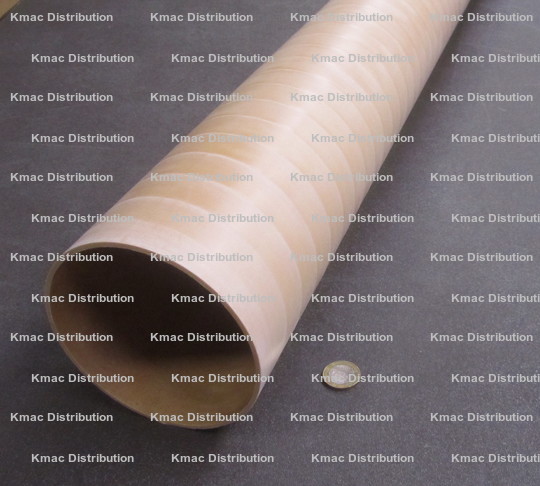

KM-14373 4.687 4.562 12 Feet $91.02 Add to Order

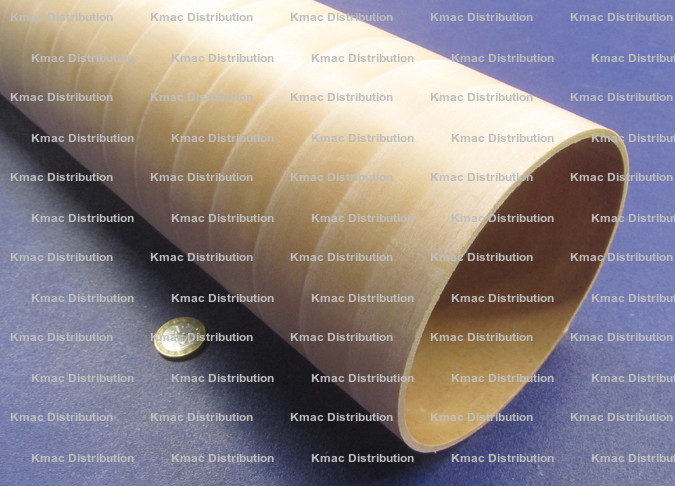

KM-14374 4.750 4.625 12 Feet $92.10 Add to Order
KM-14375 4.812 4.687 12 Feet $93.15 Add to Order
KM-14376 4.875 4.750 12 Feet $94.23 Add to Order
KM-14388 4.937 4.812 12 Feet $95.28 Add to Order
KM-14378 5.000 4.875 12 Feet $106.90 Add to Order
KM-14369 5.062 4.937 12 Feet $108.07 Add to Order
KM-2301 5.125 5.000 12 Feet $109.28 Add to Order
KM-14380 5.187 5.062 12 Feet $110.45 Add to Order
KM-14381 5.250 5.125 9 Feet $111.63 Add to Order
KM-14382 5.312 5.187 9 Feet $112.80 Add to Order
KM-14383 5.375 5.250 9 Feet $114.00 Add to Order
KM-14384 5.437 5.313 9 Feet $115.18 Add to Order
KM-14385 5.500 5.375 9 Feet $116.38 Add to Order
KM-14386 5.562 5.437 9 Feet $117.55 Add to Order
KM-2307 5.625 5.500 9 Feet $118.75 Add to Order
KM-14387 5.688 5.562 9 Feet $119.93 Add to Order
KM-14359 5.750 5.625 9 Feet $121.10 Add to Order
KM-14357 5.812 5.687 9 Feet $122.27 Add to Order
KM-14377 5.875 5.750 9 Feet $123.48 Add to Order
KM-14351 5.938 5.812 9 Feet $124.65 Add to Order
KM-14352 6.000 5.875 9 Feet $125.85 Add to Order
KM-14353 6.063 5.937 9 Feet $127.03 Add to Order
KM-2313 6.125 6.000 9 Feet $128.23 Add to Order
KM-14354 6.187 6.062 12 Feet $104.77 Add to Order
KM-14355 6.250 6.125 12 Feet $105.88 Add to Order
KM-14356 6.312 6.187 12 Feet $106.93 Add to Order
KM-14368 6.375 6.250 12 Feet $108.00 Add to Order
KM-14358 6.437 6.312 12 Feet $109.08 Add to Order
KM-14349 6.500 6.375 12 Feet $110.15 Add to Order
KM-14360 6.562 6.437 9 Feet $111.20 Add to Order
KM-14361 6.625 6.500 9 Feet $112.27 Add to Order
KM-14362 6.688 6.562 9 Feet $113.35 Add to Order
KM-14363 6.750 6.625 9 Feet $114.43 Add to Order
KM-14364 6.812 6.687 9 Feet $115.48 Add to Order
KM-14365 6.875 6.750 9 Feet $116.55 Add to Order
KM-14366 6.938 6.812 9 Feet $117.63 Add to Order
KM-14367 7.000 6.875 9 Feet $118.70 Add to Order
KM-14397 7.062 6.938 9 Feet $119.75 Add to Order
KM-14428 7.125 7.000 9 Feet $120.82 Add to Order
KM-14379 7.187 7.062 9 Feet $121.90 Add to Order
KM-14411 7.250 7.125 9 Feet $122.98 Add to Order
KM-14412 7.312 7.187 9 Feet $124.03 Add to Order
KM-14413 7.375 7.250 9 Feet $125.10 Add to Order
KM-14414 7.437 7.312 9 Feet $126.18 Add to Order
KM-14415 7.500 7.375 9 Feet $127.25 Add to Order
KM-14416 7.562 7.437 9 Feet $128.30 Add to Order
KM-14417 7.625 7.500 9 Feet $129.40 Add to Order
KM-14429 7.688 7.562 9 Feet $130.45 Add to Order
KM-14419 7.750 7.625 9 Feet $131.53 Add to Order
KM-14409 7.812 7.687 9 Feet $132.60 Add to Order
KM-14421 7.875 7.750 9 Feet $133.68 Add to Order
KM-14422 7.938 7.812 9 Feet $134.73 Add to Order
KM-14423 8.000 7.875 9 Feet $135.80 Add to Order
KM-14424 8.062 7.937 9 Feet $136.88 Add to Order
KM-14425 8.125 8.000 9 Feet $137.95 Add to Order
KM-14427 8.250 8.125 9 Feet $140.08 Add to Order
KM-14399 8.312 8.187 9 Feet $141.15 Add to Order
KM-14420 8.375 8.250 9 Feet $142.23 Add to Order
KM-14418 8.437 8.312 9 Feet $143.28 Add to Order
KM-14390 8.500 8.375 9 Feet $144.35 Add to Order
KM-14391 8.562 8.437 9 Feet $145.43 Add to Order
KM-14392 8.625 8.500 9 Feet $146.50 Add to Order
Rev. 04-23, 08-22, 04-22, 11-21

Phenolic Tube Tolerances
↓ Inside Diameter ↓
Outside Diameter Turned OD
Tolerance
Steel
Mandrel
Built-up
Mandrel
0.125"  to  0.749" ±.005" ±.003" -
0.750"  to  1.999" ±.005" ±.004" -
2.000"  to  4.000" ±.008" ±.006" -
4.001"  -  12.000" ±.025" ** ±.010" -
12.001" - 18.000" ±.030" ** ±.030" ±.060"
18.001" - 24.000" ±.035" ** ±.040" ±.075"
24.001" - 48.000" ±.040" ** ±.060" ±.090"

** Tubes over 8.000" OD are supplied as wound, which
are always fractions of an inch larger than stated OD.

** Tubes turned to the following OD tolerance
can be quoted on request.
